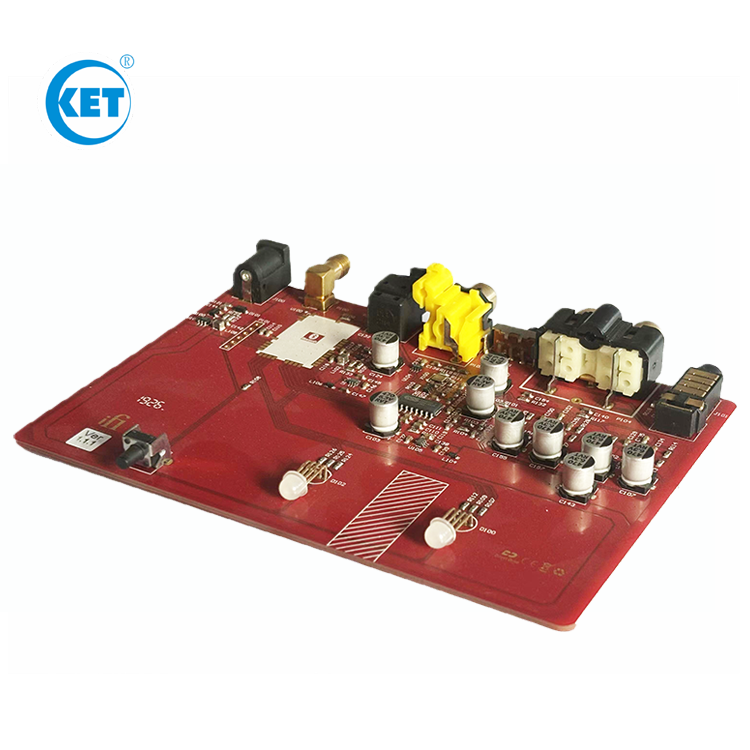

在当今电子制造领域，SMT贴片加工扮演着至关重要的角色。如果你是一位SMT贴片加工的新手，那么了解SMT的基础知识和工艺流程将是开启这一领域大门的关键。

SMT贴片加工不仅提高了生产效率，还大大减小了电子产品的体积和重量，促进了电子设备的便携化和轻薄化。下面，我们就来详细探讨SMT贴片加工的基础知识，帮助大家更好地了解这一技术。

一、SMT 基础知识

什么是 SMT？

SMT是一种将电子元器件直接安装在印刷电路板（PCB）表面的技术。与传统的通孔插装技术相比，SMT具有更高的组装密度、更小的体积、更轻的重量和更高的可靠性。

SMT的优势

（1）提高生产效率：SMT采用自动化设备进行生产，大大提高了生产速度。

（2）降低成本：减少了人工操作，降低了劳动力成本。同时，由于组装密度高，可以减小PCB的尺寸，降低材料成本。

（3）提高产品质量：SMT可以实现高精度的元器件贴装，减少了焊接缺陷，提高了产品的可靠性。

SMT常用元器件

（1）电阻、电容、电感等无源元器件。

（2）芯片、晶体管、二极管等有源元器件。

（3）连接器、插座等机电元器件。

二、SMT工艺流程

锡膏印刷

（1）钢网制作：根据PCB的设计要求，制作相应的钢网。钢网的作用是将锡膏准确地印刷到PCB上的焊盘位置。

（2）锡膏印刷：将钢网安装在印刷机上，通过刮刀将锡膏均匀地印刷到PCB上的焊盘位置。印刷质量的好坏直接影响后续的焊接质量。

元器件贴装

（1）上料：将各种电子元器件安装到贴片机的供料器上。

（2）贴装：贴片机通过真空吸嘴将元器件准确地贴装到PCB上的焊盘位置。贴装精度和速度是贴片机的重要性能指标。

回流焊接

（1）回流焊炉：将贴装好元器件的PCB送入回流焊炉中，在特定的温度曲线下进行焊接。

（2）温度曲线：回流焊的温度曲线包括预热区、保温区、回流区和冷却区。每个区域的温度和时间都需要根据锡膏的特性和元器件的要求进行精确控制。

检测与返修

（1）检测：对焊接后的PCB进行检测，包括外观检查、AOI、X射线检测等。检测的目的是及时发现焊接缺陷，确保产品质量。

（2）返修：对于检测出的焊接缺陷，需要进行返修。返修通常采用手工焊接或热风枪等工具进行。

SMT的注意事项

（1） 元器件的选择与存储：在选择元器件时，要确保其尺寸、引脚数和性能等符合设计要求。同时，元器件的存储环境也要严格控制，避免潮湿、静电等不良影响。

（2）PCB板的设计与制作：PCB板的设计要符合SMT贴片加工的要求，如焊盘的尺寸、间距等。制作过程中要确保PCB板的平整度和清洁度。

（3）焊接工艺的控制：焊接温度、时间和焊接材料的选用等都是影响焊接质量的关键因素。需要根据不同的元器件和PCB板来调整焊接工艺参数。

（4）检测与质量控制：在SMT贴片加工过程中，检测环节至关重要。要通过各种检测设备和方法来确保焊接质量和元器件的性能。

三、总结

SMT贴片加工是一项复杂而精细的技术，需要掌握一定的基础知识和工艺流程。作为新手，要不断学习和实践，提高自己的技能水平。同时，要严格遵守操作规程，确保生产过程的安全和产品质量。希望本文能为 SMT 贴片加工新手提供一些帮助，让你在这个领域中快速成长。
