设计到交付,客户必知的PCBA打样完整流程

  • 来源 : 金而特电子
  • 发布日期 : 2024-12-13
  • 访问量 : 20 次
  • 所属栏目 : 常见问题

在探讨电子制造领域,PCBA加工是绝对绕不开的核心话题。作为电子产品的“心脏”,PCBA承载着电流传输与信号处理的重要任务。PCBA打样是电子产品开发过程中的重要环节,它可以帮助客户验证设计的可行性、功能和性能,为批量生产提供参考。以下是从设计到交付,客户需了解的PCBA打样全流程。

一、设计阶段

1.电路设计

根据产品需求,进行电路原理图设计。确定电路的功能模块、元器件选型和连接方式。使用专业的电路设计软件,如 Altium Designer、Cadence Allegro 等,确保设计的准确性和可靠性。

进行 PCB 布局设计。将电路原理图中的元器件合理地布局在 PCB 板上,考虑信号流向、散热、EMC(电磁兼容性)等因素。布局设计应遵循相关的设计规范和标准,以确保 PCB 板的性能和可制造性。

2.设计验证

进行电路仿真。使用仿真软件对设计的电路进行模拟分析,验证电路的功能和性能。仿真可以帮助发现潜在的问题,如信号失真、时序错误等,从而在设计阶段进行优化和改进。

进行 DFM(Design for Manufacturability)检查。检查设计是否符合制造工艺的要求,包括元器件封装、焊盘设计、布线规则等。DFM 检查可以提高 PCBA 的可制造性,减少生产过程中的问题和成本。

二、文件准备阶段

1.输出设计文件

将设计好的电路原理图和 PCB 布局文件输出为通用的文件格式,如 Gerber 文件、BOM(Bill of Materials)清单、坐标文件等。这些文件是 PCBA 打样的基础,需要确保文件的准确性和完整性。

提供特殊要求说明。如果有特殊的工艺要求、测试要求或包装要求等,需要在文件中明确说明,以便打样厂家能够准确理解和满足客户的需求。

2.选择打样厂家

根据产品需求和预算,选择合适的 PCBA打样厂家。可以通过网络搜索、行业推荐、参加展会等方式了解不同厂家的实力和信誉。选择具有丰富经验、先进设备和良好服务的厂家,可以提高打样的质量和效率。

与打样厂家沟通。在选择厂家后,与厂家的业务人员或工程师进行沟通,介绍产品的特点和要求,了解打样的流程、周期和价格等信息。沟通中要注意明确双方的责任和义务,避免出现误解和纠纷。

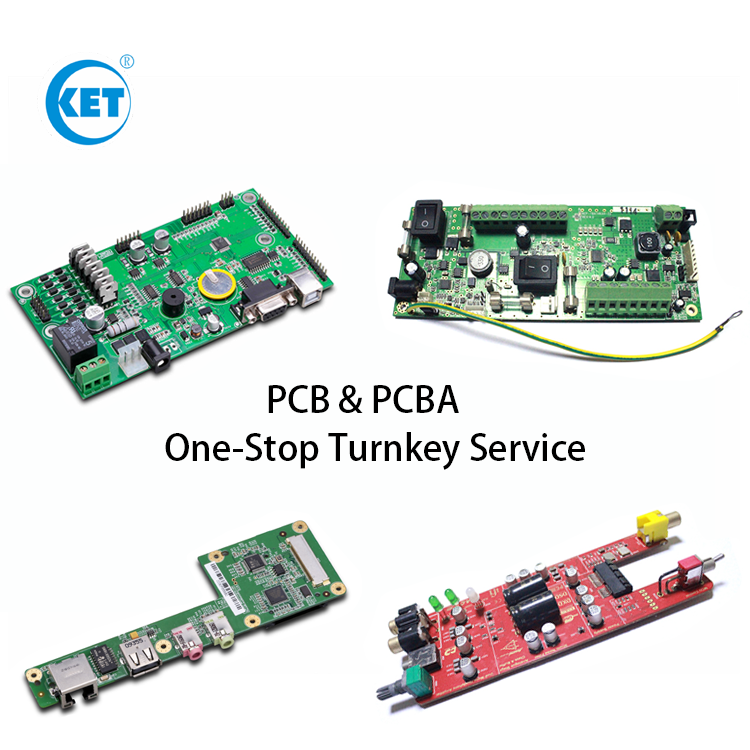

PCBA打样

三、打样阶段

1.物料采购

打样厂家根据客户提供的 BOM 清单进行物料采购。物料的质量和供应周期直接影响打样的进度和质量,因此厂家需要选择可靠的供应商,确保物料的及时供应和质量稳定。

客户可以提供部分关键物料,如芯片、特殊元器件等,以确保物料的质量和一致性。同时,客户也可以对物料进行检验和确认,确保物料符合设计要求。

2.生产加工

打样厂家根据客户提供的设计文件进行 PCB 制造和元器件贴装。PCB 制造包括制版、蚀刻、钻孔、电镀等工艺,元器件贴装包括 SMT(Surface Mount Technology)贴片和 THT(Through Hole Technology)插件等工艺。生产加工过程中需要严格控制工艺参数和质量标准,确保 PCBA 的质量和可靠性。

进行质量检验。在生产加工过程中,打样厂家需要进行多次质量检验,包括原材料检验、生产过程检验和成品检验等。质量检验可以采用目检、AOI(Automated Optical Inspection)检测、X 射线检测等方法,确保 PCBA 无缺陷和质量问题。

四、测试阶段

1.功能测试

对 PCBA 进行功能测试,验证其是否符合设计要求。功能测试可以采用手动测试或自动化测试的方法,根据产品的功能特点和测试要求进行选择。测试过程中需要记录测试结果和问题,以便进行分析和改进。

进行性能测试。如果产品有特殊的性能要求,如信号频率、功耗、温度等,需要进行性能测试。性能测试可以使用专业的测试设备和仪器,如示波器、频谱分析仪、功率计等,确保 PCBA 的性能符合设计要求。

2.可靠性测试

对 PCBA 进行可靠性测试,验证其在不同环境条件下的可靠性和稳定性。可靠性测试可以包括高温老化测试、高低温循环测试、振动测试、冲击测试等。测试过程中需要模拟产品的实际使用环境,确保PCBA能够在各种恶劣条件下正常工作。

进行EMC测试。如果产品有EMC要求,需要进行EMC测试。EMC测试可以包括辐射发射测试、传导发射测试、静电放电测试、雷击浪涌测试等。测试过程中需要使用专业的EMC测试设备和仪器,确保PCBA符合相关的EMC标准和法规。

五、交付阶段

1.包装和运输

打样厂家对PCBA进行包装,确保其在运输过程中不受损坏。包装可以采用防静电袋、泡沫盒、纸箱等材料,根据PCBA的特点和运输要求进行选择。同时,包装上需要标注产品名称、数量、批次号等信息,以便客户识别和管理。

选择合适的运输方式。根据客户的要求和时间安排,选择合适的运输方式,如快递、物流、空运等。运输过程中需要跟踪货物的状态,确保货物能够及时、安全地送达客户手中。

2.交付和验收

打样厂家将PCBA交付给客户,并提供相关的测试报告和文件。客户收到PCBA后,需要进行验收,检查其是否符合设计要求和质量标准。验收过程中可以采用目检、功能测试、性能测试等方法,确保PCBA无缺陷和质量问题。

如果发现问题,及时与打样厂家沟通。如果在验收过程中发现问题,客户需要及时与打样厂家沟通,反馈问题的现象和原因。打样厂家需要根据客户的反馈,及时进行分析和处理,提供解决方案和改进措施。

总之,了解PCBA打样的全流程,客户可以更好地与打样厂家合作,确保打样的质量和效率。在打样过程中,客户需要与打样厂家保持密切沟通,及时提供准确的设计文件和要求,积极参与测试和验收,共同打造高品质的PCBA样品。
