PCBA 电路板生产:把握要点,提升品质与效率

  • 来源 : 金而特电子
  • 发布日期 : 2024-11-15
  • 访问量 : 15 次
  • 所属栏目 : SMT贴片加工资讯

PCBA电路板的生产包括设计、物料采购、SMT 贴片生产、DIP 插件生产、测试与检验以及质量控制,以下是每个阶段关键要点的分别阐述:

一、设计阶段

1.电路设计

合理布局:元件布局应考虑信号流向、散热、电磁兼容性等因素。高速信号线路尽量短且避免弯曲,模拟和数字电路分开布局以减少干扰。

电源和地线设计:确保电源供应稳定,地线回路低阻抗。根据电流大小合理设计电源和地线的宽度。

阻抗控制:对于高速信号传输,控制线路阻抗以减少信号反射和失真。与制造商沟通确定阻抗要求。

2.元件选择

质量可靠:选择质量可靠、符合标准的元件。考虑元件的温度范围、耐压、精度等参数。

可焊性好:元件的引脚应具有良好的可焊性,以确保焊接质量。

兼容性:元件之间应相互兼容,避免出现不匹配的情况。

二、物料采购

1.供应商管理

选择可靠的供应商:对供应商进行评估,选择具有良好信誉、质量稳定的供应商。

建立长期合作关系:与供应商建立长期稳定的合作关系,确保物料供应的及时性和质量稳定性。

质量检验:对采购的物料进行严格的质量检验,包括外观、尺寸、电气性能等方面的检验。

2.物料存储

环境要求:存储物料的环境应干燥、清洁、温度适宜。避免物料受潮、氧化、损坏。

分类存储:对不同类型的物料进行分类存储,便于管理和取用。

先进先出:遵循先进先出的原则,确保使用的物料是最新鲜的。

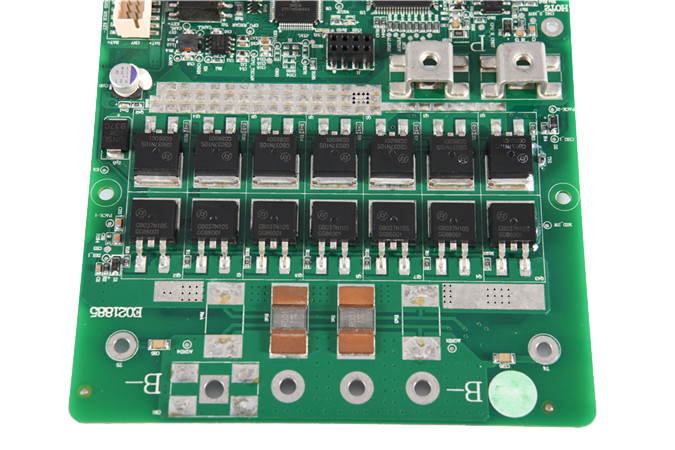

PCBA电路板

三、SMT 贴片生产

1.钢网制作

精度要求:钢网的开口尺寸和位置应与元件的引脚对应准确,确保锡膏印刷的精度。

厚度选择:根据元件的尺寸和焊接要求选择合适的钢网厚度。

清洁维护:定期对钢网进行清洁和维护,确保锡膏印刷质量。

2.锡膏印刷

印刷参数设置:调整印刷机的压力、速度、脱模速度等参数,确保锡膏印刷均匀、厚度一致。

锡膏质量控制:选择质量稳定的锡膏,控制锡膏的粘度、颗粒度等参数。

检查和修正:对印刷后的锡膏进行检查,如有缺陷及时进行修正。

3.元件贴装

贴装精度:确保元件贴装位置准确,偏差在允许范围内。使用高精度的贴片机和视觉系统。

元件方向:注意元件的极性和方向,避免贴装错误。

压力控制:控制贴片机的贴装压力,避免损坏元件和电路板。

4.回流焊接

温度曲线设置:根据锡膏的特性和元件的要求设置合理的回流焊接温度曲线。包括预热、升温、回流、冷却等阶段。

炉温控制:确保回流炉的温度均匀稳定,避免出现局部过热或过冷的情况。

气氛控制:在回流焊接过程中,控制炉内的气氛,如氮气保护可以提高焊接质量。

四、DIP 插件生产

1.插件工艺

插件顺序:根据电路板的设计和工艺要求,确定插件的顺序。一般先插小元件,后插大元件。

插件方向:注意元件的极性和方向,确保插件正确。

引脚整形:对插件元件的引脚进行整形,使其符合焊接要求。

2.波峰焊接

波峰高度和速度:调整波峰焊机的波峰高度和速度,确保焊接质量。波峰高度应适中,速度不宜过快或过慢。

助焊剂选择:选择合适的助焊剂,提高焊接效果。控制助焊剂的喷涂量和均匀性。

预热温度:对电路板进行预热,提高焊接质量。预热温度应根据电路板的材质和厚度进行调整。

五、测试与检验

1.在线测试(ICT)

测试夹具设计:根据电路板的设计制作专用的测试夹具,确保测试的准确性和可靠性。

测试程序开发:编写测试程序,对电路板的电气性能进行测试。包括开路、短路、电阻、电容等参数的测试。

故障诊断:对测试中发现的故障进行诊断和分析,确定故障原因并进行修复。

2.功能测试

测试方案制定:根据电路板的功能要求制定详细的测试方案。包括输入输出信号的测试、逻辑功能的测试等。

测试设备选择:选择合适的测试设备,如示波器、逻辑分析仪、信号发生器等。

测试环境搭建:搭建测试环境,确保测试的准确性和可靠性。

3.外观检验

检查标准制定:制定外观检验的标准,包括电路板的尺寸、平整度、颜色、标识等方面的检查。

缺陷判定:对发现的外观缺陷进行判定,如划痕、污渍、焊点不良等。确定缺陷的严重程度并进行处理。

包装检查:对包装进行检查,确保包装完好,符合运输和存储要求。

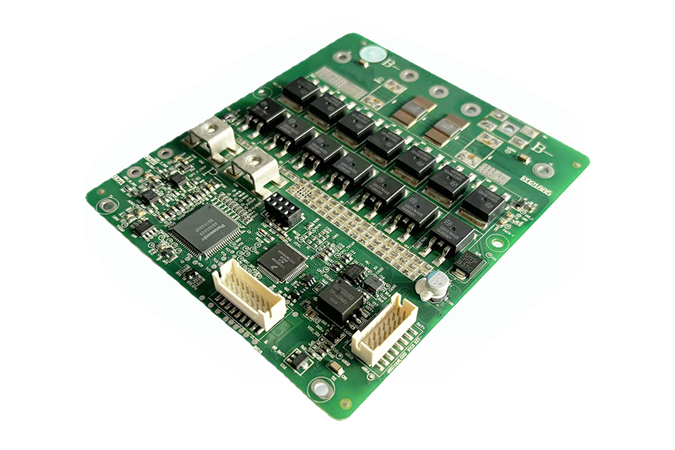

PCBA电路板-金而特

六、质量控制

1.过程控制

建立质量管理体系:制定完善的质量管理体系,包括质量目标、质量控制流程、质量检验标准等。

生产过程监控:对生产过程中的各个环节进行监控,及时发现和解决问题。记录生产过程中的关键参数和数据,以便进行质量追溯。

员工培训:对员工进行培训,提高员工的质量意识和操作技能。

2.不良品处理

不良品标识:对不良品进行标识,以便进行区分和处理。

不良品分析:对不良品进行分析,确定不良原因。采取有效的纠正措施和预防措施,防止不良品再次出现。

不良品报废:对无法修复的不良品进行报废处理,确保产品质量。

3.持续改进

数据分析:对生产过程中的质量数据进行分析,找出存在的问题和改进的方向。

改进措施实施:针对分析结果,制定并实施改进措施。持续改进生产工艺和质量管理体系,提高产品质量和生产效率。

总之,PCBA 电路板生产需要严格控制各个环节的质量,从设计到制造再到测试和检验,都要遵循严格的标准和规范。同时,PCBA厂家要不断提高生产工艺和质量管理水平,以满足客户对产品质量的要求。
