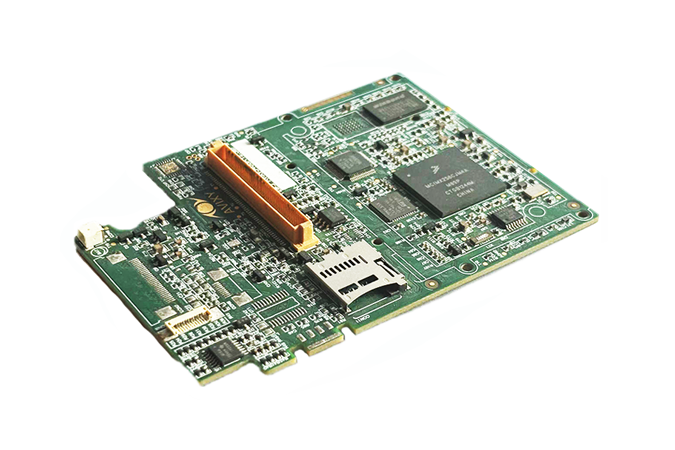

在针对电子元器件组装技术 PCBA加工领域中，通常会遇到一个问题，那就是有关有铅工艺和无铅工艺存在着的区别，这些区别不仅体现在技术层面，还涉及到环境影响、成本以及可靠性等多个方面，金尔特电路板加工厂家为大家详细从以下四点讲解：

一、焊料成分的差异

有铅工艺中，焊料主要由锡和铅组成，常见的比例为锡 63%、铅 37%。这种锡铅合金具有较低的熔点，大约在 183℃左右。由于其熔点相对较低，在焊接过程中所需的温度也较低，这使得焊接操作相对容易，对设备的要求也不那么苛刻。例如，在手工焊接时，操作人员可以使用较低温度的电烙铁进行焊接，且焊料的流动性较好，容易形成良好的焊点。

而无铅工艺的焊料成分通常为锡、银、铜等金属的合金。比如常见的锡银铜合金（SAC），其熔点比有铅焊料高，大约在 217℃至 221℃之间。这种合金的成分调整旨在提供与有铅焊料相当的性能，但由于不含铅，对环境更加友好。较高的熔点要求在焊接过程中使用更高温度的设备，并且需要更严格的工艺控制，以确保焊接质量。

二、焊接工艺的不同

由于焊料成分的差异，有铅工艺和无铅工艺在焊接工艺上也有很大区别。

有铅工艺中，较低的焊接温度使得焊接过程相对较为温和，对电子元器件的热冲击较小。这在一定程度上减少了因高温而导致的元器件损坏风险。然而，有铅焊料在长期使用过程中，可能会因为铅的存在而对环境和人体健康造成潜在危害。

无铅工艺则需要更高的焊接温度，这对电子元器件的耐热性提出了更高的要求。在焊接过程中，需要更加精确地控制温度和时间，以避免过高的温度对元器件造成损坏。同时，无铅工艺的焊接过程中，焊料的流动性相对较差，需要采用特殊的焊接技术和设备，以确保焊点的质量。例如，使用氮气保护的回流焊设备可以提高焊接质量，减少焊接缺陷。

三、环境影响

有铅工艺中，铅是一种有毒的重金属，对环境和人体健康有很大的危害。在电子产品的生产、使用和废弃过程中，铅可能会释放到环境中，污染土壤、水源和空气。长期接触铅可能会导致神经系统、血液系统和消化系统等方面的疾病。

无铅工艺的出现正是为了减少铅对环境的污染。无铅焊料中的锡、银、铜等金属相对较为环保，在电子产品的生命周期中，对环境的影响较小。随着全球对环境保护的重视程度不断提高，无铅工艺已成为电子制造业的发展趋势。

四、成本考量

在成本方面，有铅工艺和无铅工艺也存在差异。

有铅工艺由于其成熟的技术和较低的设备要求，通常成本相对较低。有铅焊料的价格相对便宜，而且焊接过程中所需的温度较低，能源消耗也较少。

无铅工艺则需要更高的设备投入和更严格的工艺控制，这导致了成本的增加。无铅焊料的价格通常比有铅焊料高，而且为了满足无铅工艺的要求，可能需要更换部分设备，或者对现有设备进行升级改造。此外，无铅工艺的焊接过程中，由于需要更高的温度和更严格的工艺控制，可能会导致生产效率的降低，从而增加了生产成本。

综上所述，PCBA加工中的有铅工艺和无铅工艺在焊料成分、焊接工艺、环境影响和成本等方面都存在着明显的区别。在选择工艺时，需要综合考虑产品的性能要求、环境法规、成本等因素，以做出最合适的决策。随着环保意识的不断提高和技术的不断进步，无铅工艺将在电子制造业中占据越来越重要的地位。
