SMT加工厂解析SMT贴片代工的核心问题——12问12答

  • 来源 : 金而特电子
  • 发布日期 : 2025-01-02
  • 访问量 : 10 次
  • 所属栏目 : 常见问题

在电子制造领域中,SMT贴片代工技术占据着关键地位。对于许多从业者和电子设备厂家的采购人员来说,了解其核心问题至关重要。以下是关于SMT贴片代工的12个常见问题及解答。

问题 1:SMT贴片代工的工艺流程是什么?

答:主要包括锡膏印刷、元件贴装、回流焊接、AOI检测等环节。首先通过锡膏印刷机将锡膏涂覆在PCB板指定位置,接着贴片机把元件精准贴装上去,然后进入回流焊机完成焊接,最后利用AOI光学检测设备检查焊接质量,确保产品良率。

问题 2:如何选择合适的锡膏?

答:要考虑锡膏的合金成分、熔点、粘度等因素。例如,对于高精度电子产品,可能需要低熔点、高粘度的锡膏以保证焊接精度和可靠性;而对于一些对成本敏感且对温度要求不高的产品,可选择常规合金成分、性价比高的锡膏。

问题 3:贴片机的精度如何保证?

答:贴片机本身具备高精度的机械结构和先进的视觉识别系统。定期对贴片机进行校准和维护,检查其吸嘴、轨道等部件的磨损情况,同时优化视觉识别算法参数,确保元件在高速贴装过程中的精准定位,误差控制在极小范围内。

问题 4:回流焊接的温度曲线如何设置?

答:需根据PCB板的材质、元件的耐热特性等来设定。一般包括预热区、保温区、回流区和冷却区。预热区缓慢升温,去除锡膏中的溶剂;保温区使PCB和元件温度均匀;回流区达到锡膏熔点使焊点形成;冷却区迅速降温固化焊点。通过多次试验和调整,找到最适合特定产品的温度曲线。

问题 5:SMT加工中常见的缺陷有哪些?

答:如桥接、虚焊、偏移、立碑等。桥接是指相邻焊点之间锡膏连接在一起;虚焊则是焊点看似形成但实际接触不良;偏移是元件贴装位置偏离预定位置;立碑是元件一端翘起脱离焊盘。这些缺陷主要由锡膏印刷不均匀、贴装精度不足、回流焊接温度不当等原因造成。

问题 6:如何提高SMT加工的生产效率?

答:一方面优化工艺流程,减少PCB板在各工序之间的周转时间;另一方面合理安排生产计划,确保设备满负荷且高效运行,如同时进行多块PCB板的锡膏印刷和贴装操作,并且定期对设备进行保养维护,降低设备故障率。

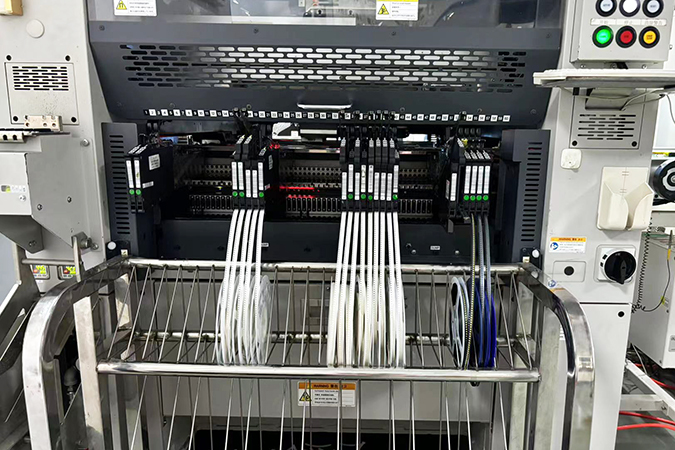

SMT贴片代工

问题 7:SMT贴片代工对环境有什么要求?

答:环境需要保持一定的温湿度,一般温度控制在22 - 25℃,湿度在40% - 60%。同时要保证车间清洁度,减少灰尘等杂质对PCB板和元件的污染,防止在焊接过程中产生缺陷,因为灰尘可能会夹杂在锡膏中影响焊点质量。

问题 8:如何进行SMT加工的质量检测?

答:除了AOI检测外,还可采用X - Ray检测,用于检查BGA等隐藏焊点的质量;ICT测试可检测PCB板上的线路连接和元件参数是否符合设计要求;功能测试则是对整个电子产品的功能进行验证,从不同层面确保SMT加工质量。

问题 9:SMT加工中的静电防护措施有哪些?

答:车间铺设防静电地板,员工穿戴防静电工作服、手环等。贴片机、回流焊机等设备接地良好,存放元件的货架也采用防静电材料,防止静电对敏感元件造成损坏,确保元件的性能和可靠性。

问题 10:小批量SMT加工有哪些难点和解决方案?

答:小批量生产时,由于订单量小,物料采购成本相对较高,而且频繁换线会降低生产效率。解决方案是采用快速换模技术,优化物料管理系统,与供应商建立良好合作关系以降低采购成本,同时合理规划生产排期,提高设备利用率。

问题 11:SMT加工如何应对无铅化要求?

答:选择无铅锡膏,其成分通常以锡、银、铜等合金为主;同时对回流焊接设备进行温度参数调整,因为无铅锡膏熔点相对较高,需要更高的焊接温度,并且要对整个加工过程进行严格的质量监控,确保无铅焊点的可靠性和稳定性。

问题 12:如何选择合适的SMT贴片代工服务商?

答:选择合适的SMT贴片加工服务商需要考虑以下因素:经验与技术:选择具有丰富经验和先进技术的服务商;设备与产能:确保服务商拥有先进的生产设备和足够的产能;质量控制:选择有严格质量控制体系的服务商,确保产品质量;价格与服务:综合考虑价格、交货期和服务水平。
