SMT代工代料中不可缺少的三份生产资料是什么?

  • 来源 : 金而特电子
  • 发布日期 : 2025-01-05
  • 访问量 : 8 次
  • 所属栏目 : 常见问题

在电子制造业中,表面贴装技术(Surface Mount Technology,简称SMT)已成为不可或缺的一部分。它以其高密度、高可靠性、低成本以及自动化生产等优势,广泛应用于各类电子产品的生产制造中。然而,要确保SMT贴片加工的高效与精准,离不开三份至关重要的生产资料。专业PCBA厂家将在本文深入探讨这三份资料——BOM表、Gerber文件及贴片坐标文件,在SMT贴片加工中的核心作用与具体应用。

一、BOM表:物料管理的基石

作用:BOM是SMT贴片加工的基础资料。它详细列出了产品所需的所有电子元器件,包括元件名称、规格、型号、封装形式、数量等关键信息。这使得采购部门能够准确无误地采购所需元器件,同时生产部门可以根据清单核对元器件的准确性,确保每个元件都能正确地安装到PCB板上。

举例:对于一个简单的智能手表PCB板,BOM会列出主控芯片(如型号为STM32F103C8T6,LQFP48 封装,数量 1)、电阻(阻值 10KΩ,0805 封装,数量 10)、电容(容值 100nF,0603 封装,数量 15)等具体元器件信息。

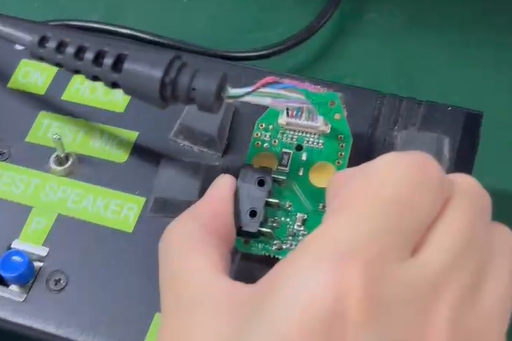

SMT贴片加工

二、Gerber文件-印刷电路板(PCB)版图

作用:它是PCB板生产和SMT贴片的精确指导文件。这个文件包含了PCB板的尺寸、形状、层数、线路布局、焊盘位置和尺寸、过孔位置等详细信息。SMT设备可以根据版图文件准确地进行锡膏印刷和元器件贴装,确保每个元件都能精准地放置在对应的焊盘上,从而实现正确的电路连接。

举例:在手机主板的SMT加工中,版图文件会精确到每个微小元件的焊盘位置,如 0.3mm 间距的BGA封装芯片焊盘,其位置误差必须控制在极小范围内,以保证芯片能够准确贴装并正常工作。

三、贴片坐标文件

作用:贴片坐标文件是为贴片机量身定制的操作指令集合。它根据PCB版图文件和元器件清单,设定了贴片机每个吸嘴的运动路径、吸取和贴装元件的位置、贴装顺序、贴装角度、贴装压力等参数。有了这个文件,贴片机才能高效、精准地完成元器件的贴装工作,确保生产效率和产品质量。

举例:在大型服务器主板的SMT加工中,贴片程序文件会指挥贴片机先贴装体积较大、位置相对固定的电源模块,然后按照特定的顺序依次贴装各种芯片、电阻、电容等小型元件,整个过程严格按照程序设定的参数进行。
